ernorator chłodzenie wodne ADHD Thermaltake X71


Recommended Posts

Niby miałem już nigdy nie robić chłodzenia wodą ale ten rok, ta dostępność kart i cpu, nawet nie mogę wydać wszystkich pieniędzy bo nie ma na co. Wodę będę zakładał na pewno ale jeszcze nie wiem jak. Właściwie wszystkie potrzebne części są już u mnie.



Pacjent

Ryzen 5600x, obecnie GTX 1080 ti, chłodnica 560 4x140, pompa D5, czarne węże 16/10, SilverStone FT02

Podzespoły mogą się zmienić, może zawita 5800x może 5700 jak się pojawi, może 6800xt a może rtx3080.






Plan

Wszystkie wentylatory Arctic P12/14 PWM. Usunięcie kosztka na dyski 3.5', zbudowanie układu chłodzenia wodą.



Wariant 1

Chłodnica wraz z rezem i pompką na zewnątrz, 3x szybkozłączki, między pompką a cpu, między cpu a gpu i między gpu z chłodnicą.

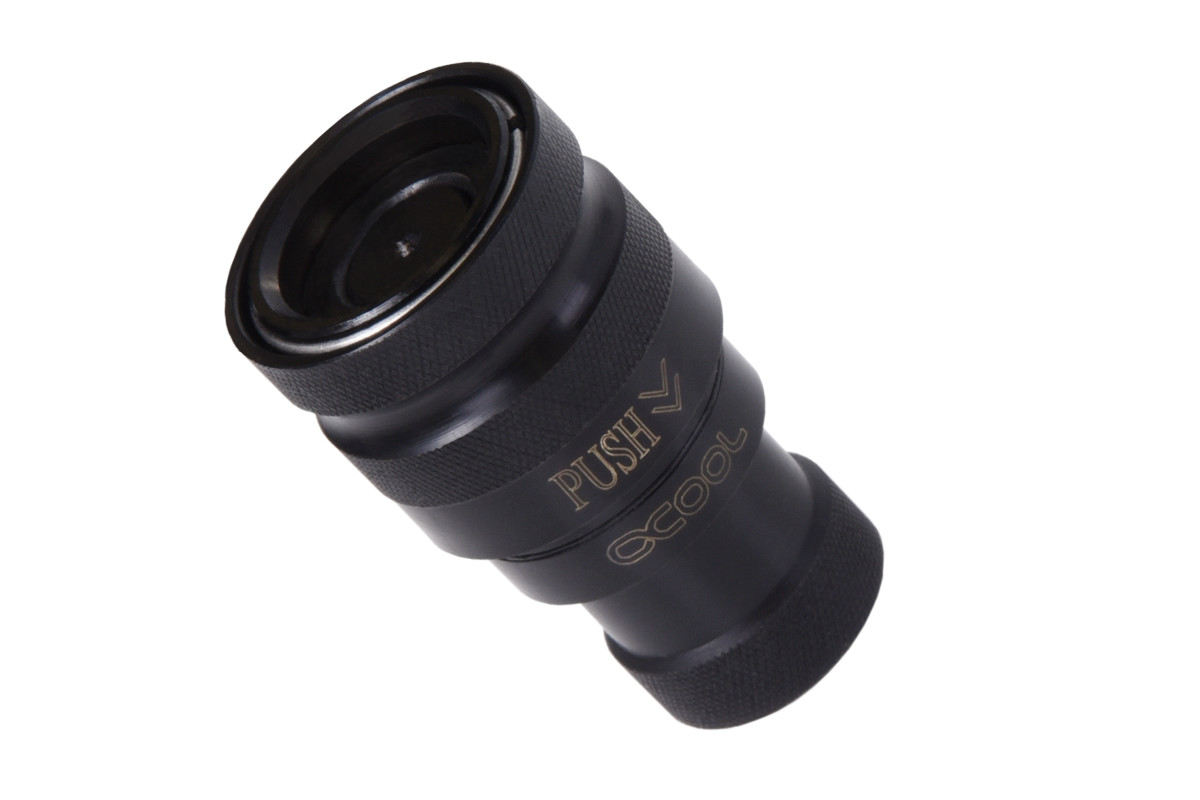

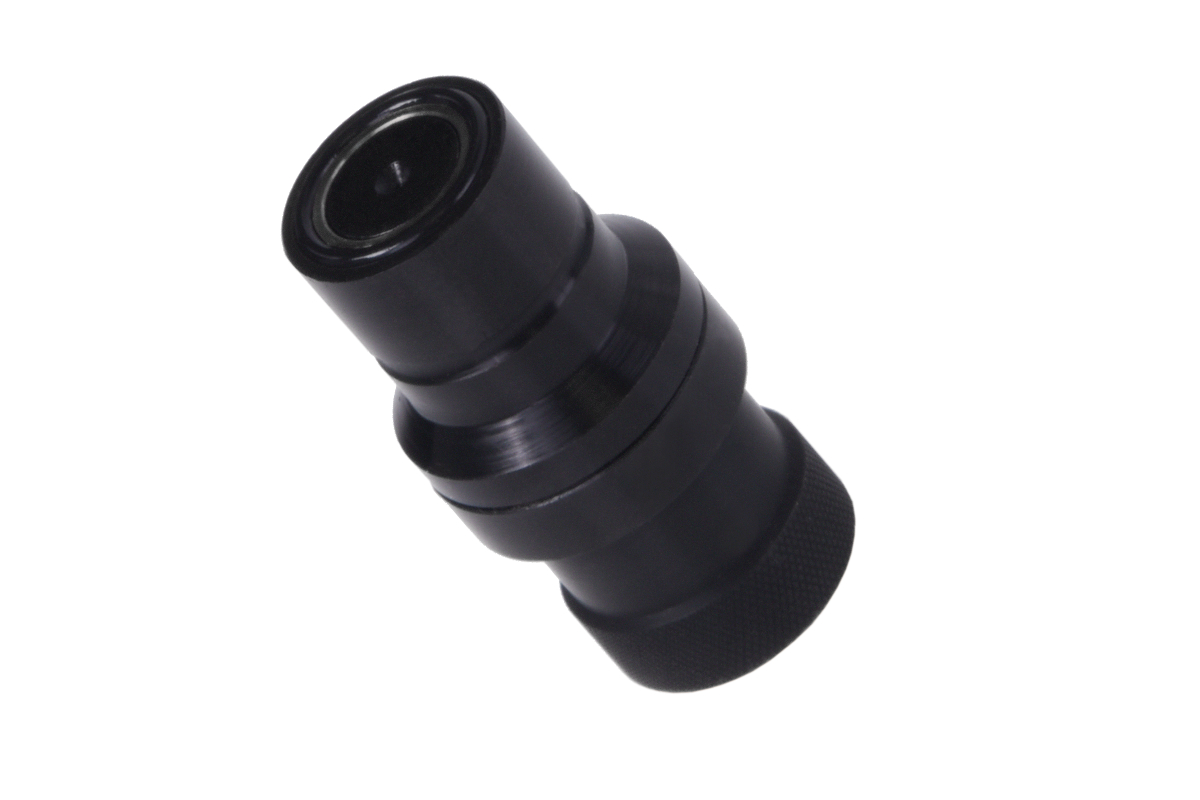

- Szybkozłączki Alphacool Eiszapfen quick coupling, Kollance QD3 są podobno lepsze ale 30% droższe i właściwie niedostępne, anglea odpisała, że mogą być w lutym a może marcu.








- Chłodnica Alphacool NexXxoS ST30 Full Copper 560mm

i-alphacool-nexxxos-st30-full-copper-560







Wariant drugi, chłodnica w środku obudowy. Już przymierzone, chłodnica wchodzi spokojnie na dole, miejsca mam nawet na zrobienie push/pull na niej. Do tego mogę zamontować 3x140 na górze obudowy, 120 już jest zamontowane. Teraz się zastanawiam, czy robić przepływ powietrza dół-góra czy spróbować zrobić góra-dół. Przy góra-dół będzie problem z PSU ale coś wymyślę.






----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Blok CPU leży i czeka na odbiór paczki więc na razie nie ma zdjęcia



GTX 1080 Ti z blokiem wodnym, musiałem umyć po czerwonym płynie a sama karta też była zapuszczona


UKzGfi2.jpg?1







I blok cpu odebrany, będę musiał coś z tym czerwonym zrobić.





  • Lubię to 2
Link to post
Share on other sites
  • 2 tygodnie później...

Z regulaminu działu:



"

Bardzo proszę o wrzucanie większej ilości zdjęć w spoiler, znacznie ułatwi to przeglądanie tematów.

Myślę, że 3 widoczne zdjęcia na post wystarczą, reszta w spoiler.



Dziękuję :)"

Link to post
Share on other sites

Chyba czas na zmianę tytułu :ups:



1. Nie będzie żadnych szybkozłączek, koolance nie można kupić a alphacool okazały się kupą (nowe)





2. Umieszczenie chłodnicy w obudowie wymaga jej poważnych modyfikacji obejmujących cięcie, dużo cięcia. Nie mam serca ciąć fortressa :(

3. Właściwie na moim osiedlu pojawiła się ciekawa obudowa za 30% ceny, obniżka spowodowana wgnieceniem. Wgniecenie normalnie kwalifikowało by ją jako złom ale szczęśliwie jest w idealnym miejscu dla mnie.




4. :D




No i zaczynamy



Podręczny zestaw narzędzi




Odkręcenie wszystkiego co można odkręcić i przymiarka chłodnicy, pasującej idealnie chłodnicy muszę dodać :D




Reszta w spoilerze





Przyczyna obniżki ceny :D, żeby nie było tak różowo to boczny panel dołu jest raczej nieładny za to mi nie potrzebny


4x140 na przodzie też ładnie siedzi





Standardowe problemy, dłuższa śrubka jest za długa, krótsza śrubka jest za krótka




Ale na każdy problem znajdzie się rozwiązanie




A skoro oryginalnie miał być FT02 a ja potrzebuje obudowy z oknem na prawej to rasowy plot twist







na półpiętrze będzie 2x140 i na górze będzie 2x140




37cm chyba wystarczy na każde GPU




Z tyłu też to będzie dobrze działać




Niedziałający kolega pomocnik do pary z płytą, będą potrzebni do wymiarowania




Zamówienia na potrzebne kawałki blachy i aluminium już złożono.



  • Lubię to 3
Link to post
Share on other sites
  • jacekgothic zmienił tytuł na ernorator chłodzenie wodne ADHD Thermaltake X71
  • 3 tygodnie później...

Jest chwila wolnego, jest postęp



Tacka od mobo skręcona z tym czymś do maskownicy mobo i śledzi do kart rozszerzeń. Samo trzyma założone gpu.




Tacka przykręcona do ramy i na górze założona maskownica z aluminium (jeszcze nie na stałe bo muszę dokładnie wymierzyć)











Zastanawiam się właśnie czy wycinać tył obudowy na te kształtki aluminiowe czy może przykręcić je do tyłu bez wycinania. Stracę może 3mm na długości obudowy w środku a wizualnie nie ma różnicy.


  • Lubię to 1
Link to post
Share on other sites

Tt to taka firma 0% albo 100%, raz zerżną czyjaś obudowę (ekh caselabs) a raz zrobią swoją własną rewelacyjna (np. P5) żeby zaraz potem zrobić ah t600. W100 i W200 kocham, X71 jest fajna, X9 jest rewelacyjna, Tower 900 bardzo ciekawa.

Link to post
Share on other sites
  • 4 tygodnie później...

I finalizacja składania











Na koniec zalewajka, weszło prawie równo 1l płynu.




Wskazania na tym urządzeniu dotyczące przepływu nie mają wiele wspólnego z rzeczywistością, temperatura wskazywana jest prawidłowo.






Blok CPU do zmiany, za duży jest i blokuje pierwszy port m.2, dysk da się włożyć ale nie ma mowy o radiatorze a to 970 evo +, więc radiator właściwie jest konieczny.



Złączka 90 stopni  od EK (kolanko?) na gpu od strony cpu, przy pierwszym zalaniu ciekło. Wymieniłem na 2x45 stopni.



Chłodzenie chodziło przez 12h, żadnych innych wycieków. Wczoraj odpaliłem kompa ale jeszcze nie robiłem zdjęć bo nie wstawał i pokazywał błąd d6, błąd GPU. Po 2h waliki zauważyłem, że ze złączki pcie wysunął się jeden pin, poprawiłem i wszystko się włączyło :D



edit - 04.03.2021

Poskładany i odpalony,






  • Lubię to 1
