Project Electro Core P5

Thermaltake Core P5 Modding PC Electro worklog water cooling lc wc

  • Zaloguj się, aby dodać odpowiedź
63 odpowiedzi w tym temacie

#41 jakubulec

jakubulec
  • Amator

  • 58 postów

Napisano 12 luty 2016 - 22:38

Rzeczywiście, jest i to nawet na stronach gdzie przeglądałem materiały. Moje kolejne pytanie, co z rantami po cieciu da się to jakoś zmatowić. aby wyglądały jak cała płyta?



papier/nitro w dłoń i lecisz :)  Wygoogluj sobie satynowanie akrylu po dokładniejsze instrukcje, albo zwróć się do Eldera kiedyś mi opowiadał o problemach z tym.


  • 1

#42 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 14 luty 2016 - 15:19

Dzięki za podpowiedź, mam przezroczysty akryl, więc wypróbuje na nim.


UPDATE 14.02.2016

Tak jak pisałem wcześniej stary komputer idzie na sprzedaż i od tygodnia powystawiane są części na licytacje. Chętnych zapraszam pod link:



http://allegro.pl/li...p?us_id=6285131


Użytkownik electro18 edytował ten post 14 luty 2016 - 15:19

  • 0

#43 silence

silence
  • Zapaleniec

  • 1310 postów

Napisano 14 luty 2016 - 18:42

od tygodnia powystawiane są części na licytacje


Dziwnie znajome są mi te podzespoły. ;)


  • 0
Spoiler

#44 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 19 luty 2016 - 17:57

Widzę, że na pewno tylko u Ciebie wygląda to dużo lepiej. Mam nadzieje, że w moim nowym też już tak będzie.




UPDATE 19.02.2016



Dziś dotarł kolejny grat do kompletu:



AQUAERO 6 XT




Niestety nadal brak części od chińczyka, więc kolejny weekend bez postępów w budowie, mam nadzieję, że w przyszłym tygodniu dotrą pozostałe elementy i ruszę z pracami.


Użytkownik electro18 edytował ten post 19 luty 2016 - 17:57

  • 1

#45 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 06 marzec 2016 - 13:30

Po dłuższej nieobecności, nadal nie mam dobrych wieści, bo niestety części z Chin nadal nie otrzymałem, ale za to przyszło trochę akcesoriów do oplatania kabli:

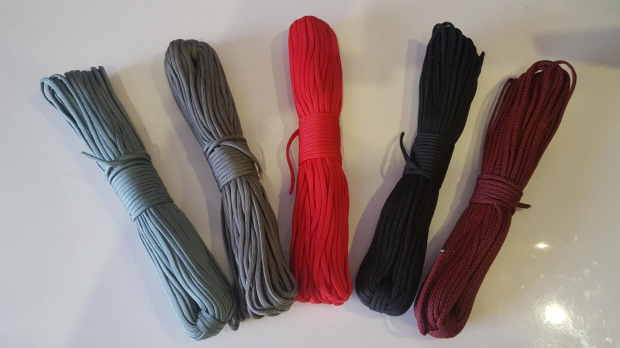

Paracord - kilka kolorów bo nadal jestem niezdecydowany, chociaż już możliwości wyboru są dość mocno zawężone jest w nich także propozycja użytkownika PatrykT, czyli Red Diamond

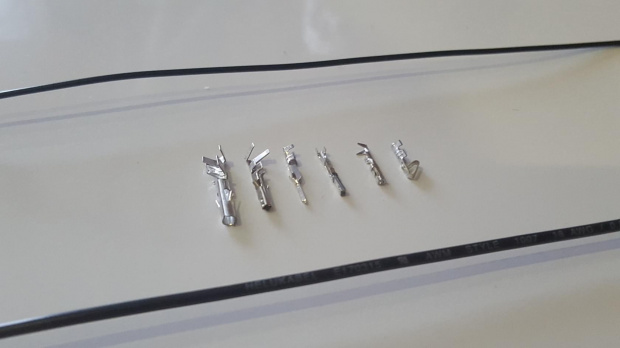

Piny i kable

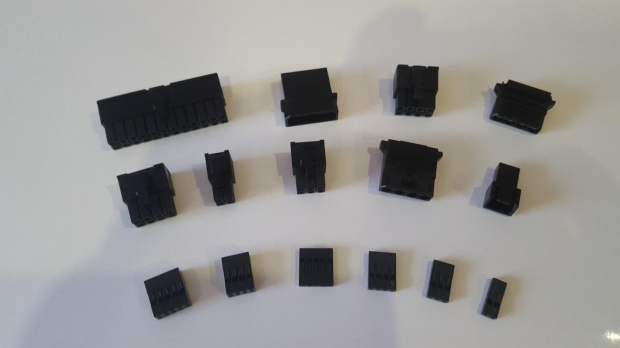

Wtyczki




Jutro postaram się wykonać jakiś kabelek i wrzucić zdjęcia, aby pokazać możliwości zaciskarki, bo wydaje mi się, iż powinna bez problemu i przeróbek poradzić sobie z oplotem.

UPDATE 06.03.2016

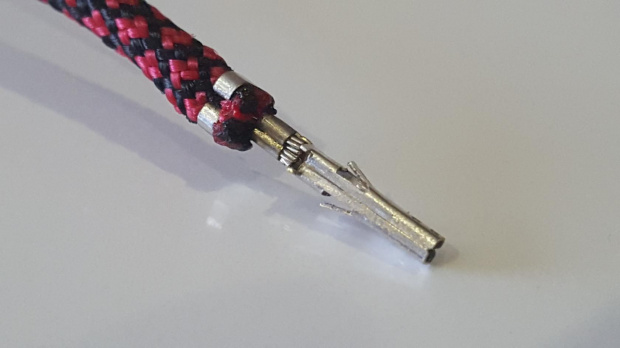

Tak jak obiecywałem dokonałem dzisiaj próby zaciskania kabli z oplotem, wydaje mi się że wychodzi całkiem ładnie:

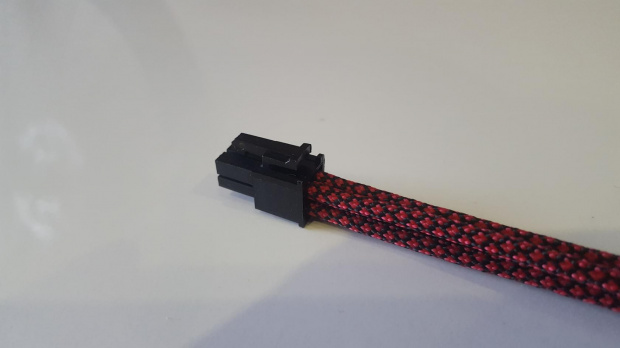

A tu już wciśnięte we wtyczkę:






Próby uważam za zakończone sukcesem, teraz wykonam jeszcze jeden próbny czarny z czerwony, bo ten szary średnio pasuje do mojej kolorystyki i porównam co lepiej będzie pasowało. No i został jeszcze temat klamer do kabli, bo na tą chwilę nic więcej nie da rady zrobić bez pozostałych części.



Co sądzicie o wykonaniu kabi jak na pierwsze próby?


Użytkownik electro18 edytował ten post 05 marzec 2016 - 14:45

  • 5

#46 rudnis

rudnis
  • To Protect and Serve

  • 1695 postów
  • Miejscowość:Warszawa

Napisano 06 marzec 2016 - 15:58

Jak na pierwsze oplatanie wyszło bardzo dobrze. Gratuluje
  • 0

#47 pawbuk6

pawbuk6
  • Dyskutant

  • 205 postów
  • Miejscowość:Kraków

Napisano 06 marzec 2016 - 16:13

Bardzo fajnie to wyszło ;) Ja ostatnio bawiłem się z użyciem nitki i kleju, ale tutaj wychodzi to znacznie schludniej i pewnie nieco szybciej. Ile zajmuje Ci oplot jednego kabelka?


  • 0

PROJECT PAWBUK      Intel i5 3570K @4.3GHz + Corsair H100i + 2x Thermaltake Riing 12 Red // Asrock Z77 Extreme4 // Corsair Vengeance 4x4GB 1600MHz // Gigabyte GeForce GTX1070 G1 Gaming // 2x Crucial MX200 500GB // EVGA SuperNova NEX650G // NZXT S340 Red





Monitor: LG 29UB65-P 29 cali // Myszka: Steelseries Rival // Mouse bungee: Roccat Apuri // Podkładka pod myszkę: Natec Genesis M12 Maxi // Klawiatura: Corsair Strafe RGB MX Red // Słuchawki: Encore Rockmaster OE // DAC: Fiio E07K Andes




#48 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 06 marzec 2016 - 17:03

Z pierwszym pinem zeszło mi ponad 2 godziny i chyba z 10 pinów zmarnowałem, ale jak już wszystko po testowałem to wykonanie całego tego kabelka (zaciśnięte 8 pinów, poodcinanie wszystkiego na wymiar itd) trwało jakąś małą godzinkę. Z czasem na pewno da radę jeszcze szybciej, ale trzeba technikę złapać. Jeżeli będą chętni to postaram się zrobić przy następnych pracach jakąś fotorelacje z dokładniejszymi informacjami.


  • 0

#49 SKEEPER

SKEEPER
  • LC manufacture

  • 2929 postów

Napisano 09 marzec 2016 - 07:55

Jeżeli będą chętni
Zgłaszam się.
  • 1

#50 rudnis

rudnis
  • To Protect and Serve

  • 1695 postów
  • Miejscowość:Warszawa

Napisano 09 marzec 2016 - 16:55

Jola również chciałbym to zobaczyć
  • 0

#51 ML MODS

ML MODS
  • ML MODS

  • 1973 postów
  • Miejscowość:Kraków

Napisano 09 marzec 2016 - 18:22

Pewnie zapodaj co nieco, chętne bym zobaczył :)


  • 0

Fanpage: ML MODS

Wcześniej znany pod nickiem: Mlody

CPU : Intel i7 5820k@4.5GHz // MOBO : Asus X99 Deluxe USB 3.1 // RAM : 16GB Geil Super Luce DDR4 // GPU : EVGA GTX 980Ti // SSD : Sandisk a110 256GB +  2x Crucial MX100 256GB RAID 0// PSU : EVGA SuperNOVA 1000 P2 80+ Platinum // CASE : Thermaltake Core P5 // Chłodzenie: Full Custom LC Loop (Project Purple Core)


#52 pawbuk6

pawbuk6
  • Dyskutant

  • 205 postów
  • Miejscowość:Kraków

Napisano 09 marzec 2016 - 19:13

Też bym chętnie zobaczył fotorelację ;)


  • 0

PROJECT PAWBUK      Intel i5 3570K @4.3GHz + Corsair H100i + 2x Thermaltake Riing 12 Red // Asrock Z77 Extreme4 // Corsair Vengeance 4x4GB 1600MHz // Gigabyte GeForce GTX1070 G1 Gaming // 2x Crucial MX200 500GB // EVGA SuperNova NEX650G // NZXT S340 Red





Monitor: LG 29UB65-P 29 cali // Myszka: Steelseries Rival // Mouse bungee: Roccat Apuri // Podkładka pod myszkę: Natec Genesis M12 Maxi // Klawiatura: Corsair Strafe RGB MX Red // Słuchawki: Encore Rockmaster OE // DAC: Fiio E07K Andes




#53 adriankiller

adriankiller
  • 'LC MOD OVC FAN'

  • 2906 postów
  • GG:13438308
  • Miejscowość:Bruxella-Warszawa
  • 3DMark 06:35175

Napisano 09 marzec 2016 - 21:10

to i ja chetnie bym zobaczyl %-)  choc sam sie za takie cos 'nigdy' nie wezme :wariat: ale luknac zawsze mozna :)


  • 0

1) CPU - i7 3770K 5.1GHZ MoBo - GiGabyte Up7 GPU - Msi GTX 580 TFII 1015-2030-2200MHZ

CaSe - Corsair 800D  RaM - Avexir Core 4x4GB 1800MHZ PSU - BeQuiet p8 1000W

SSD - 2x Plextor M6e BE 128GB 890/330MB/S HD- Segate 7.12 1TB

SounD : SC - AsUs StriX SoaR SP - EdiFier R980T

2) CPU - i7 4558U  2.8/3.3 GHZ GPU - 5100HD CaSe - AsUs ZENBooK UX301LA-T RaM - 8GB  1600MHZ HD -  SanDisk 2x 128GB Raid O 900/680MB/S WQHD


#54 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 11 marzec 2016 - 19:07

W weekend planowałem obiecany instruktaż do oplatania kabli, lecz zapowiada się sporo innych prac niezwiązanych z projektem więc pewnie przesunę to na kolejny tydzień. Dziś wykonałem napis do pracy metodą zapożyczoną od eldera tą samą metodą mam zamiar wykonać logo w swoim projekcie. Mam tylko jeden problem, bo w dwóch miejscach minimalnie widać klej z folii ORACLA 8500, obawiam się iż przy większych elementach może być go widać więcej. niestety nie udało mi się wykonać zdjęcia przedstawiającego ten błąd. Znacie może jakieś lepsze rodzaje folii nadające się do tego, a tak w ogóle co sądzicie o wykonaniu ??






Niestety zdjęcie słabej jakości, postaram się zrobić lepsze przy świetle dziennym


Użytkownik electro18 edytował ten post 11 marzec 2016 - 23:15

  • 1

#55 elder

elder
  • Touch of darkness

  • 606 postów

Napisano 12 marzec 2016 - 10:59

Używałem folii Aslan i Oracal do takich modów ale tu technika klejenia decyduje nie producent folii.

Płyta akrylu jest oklejana przed wycinaniem laserem folią i dodatkowo na folię papier aby uniknąć przypalenia/zadymienia krawędzi folii.

Papier samoprzylepny dodatkowo moczony wodą.



Ważna dobra filcowa rakla i cierpliwość przy naklejaniu folii na taflę akrylu

aby nie było bąbli powietrza między folią i akrylem.



Wycięte litery po wciśnięciu w plate od spodu podklejam drugą warstwą folii aby light leak wyeliminować na szczelinach i finito.



























  • 4

#56 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 12 marzec 2016 - 16:47

Wielkie dzięki za podpowiedź ipomoc, widzę że popełniłem kilka błędów, mam natomiast jeszcze kilka pytań:



1. Folie kasetonową nakleić przed cięciem laserem? (Bo ja naklejałem dopiero po wycięciu)

2. Jaki dokładniej papier użyć?

3. Z czego jest płyta na pierwszym zdjęciu, chodzi mi o widoczne białe ranty pomiędzy płytą, a logiem?


Użytkownik electro18 edytował ten post 12 marzec 2016 - 16:53

  • 0

#57 elder

elder
  • Touch of darkness

  • 606 postów

Napisano 12 marzec 2016 - 20:42

1.Folię naklejam przed cięciem tafli clear z wylewanego akrylu (Perspex)



2.Samoprzylepny biały papier z rolki,większość firm reklamowych używa go do prac na laserach.



3.Plate to czarny Perspex 3mm oklejony matową czarną folią Aslan i dopiero wycięte przelotowo otwory na wciskane litery.

Wciskane litery to 4mm Perspex clear przed wycięciem oklejony białą matową folią Aslan (lub innym kolorem) i papierem samoprzylepnym jako zabezpieczeniem przed przebarwieniami/przypaleniem folii

(papier obowiązkowo zmoczony wodą tuż przed cięciem laserem plate)



Efekt koloru boku litery 3D powstaje samoczynnie przy tej technice wykonania napisów i logo 3D w akrylu.

Zauważ że wewnętrzne odbicie się koloru folii naklejonej od spodu litery daje efekt że boki liter są też w kolorze a nie są.

Są przeźroczyste tylko kolor folii naklejonej od spodu liter w nich się odbija...załamanie światła wewnątrz materiału.



























  • 4

#58 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 13 marzec 2016 - 12:36

Po przeczytaniu tych wszystkich informacji, za które ogromne dzięki, popełniłem jednak trochę więcej błędów. Mam nadzieję, że następne loga i napisy wyjdą już tak jak trzeba. Zależy mi, aby większość moddingu wykonywać samemu i mieć z tego satysfakcje, w takich momentach zawsze powtarzam sobie "Tylko ten nie popełnia błędów, kto nic nie robi"


  • 2

#59 elder

elder
  • Touch of darkness

  • 606 postów

Napisano 13 marzec 2016 - 15:25

Słusznie.

Trening czyni mistrza.



Rozkminiłem temat elementów 3D z akrylu dopiero po kilku testach,

nie od razu byłem zadowolony z efektów wycinania.

Samo eksperymentowanie z nowymi modyfikacjami na laserze to bardzo ciekawy element budowy kompa.

Bo taki mod wymaga inwencji,wysiłku aby go stworzyć.



Tak się składa że to co sami tworzymy szanujemy najbardziej.


  • 2

#60 electro18

electro18
  • Autor tematu
  • Nowicjusz

  • 24 postów
  • GG:6872874
  • Miejscowość:Poznań

Napisano 14 marzec 2016 - 17:14

Mam jeszcze pytanie odnośnie papieru, ponieważ w obydwu miejscach u mnie w okolicy nie stosują papieru przy wycinaniu, ale powiedzieli, że nie ma problemu jak go nakleję, tylko co to za papier bo nie mam zielonego pojęcia. Z góry wielkie dzięki za pomoc.



A i jeszcze jedna istotna sprawa, na jednym laserze nie podejmą się cięcia wraz z naklejoną folią która zawiera PCV, podobno wytwarzają się wtedy opary jakiegoś kwasu, który niszczy metalowe elementy w laserze,


  • 0
